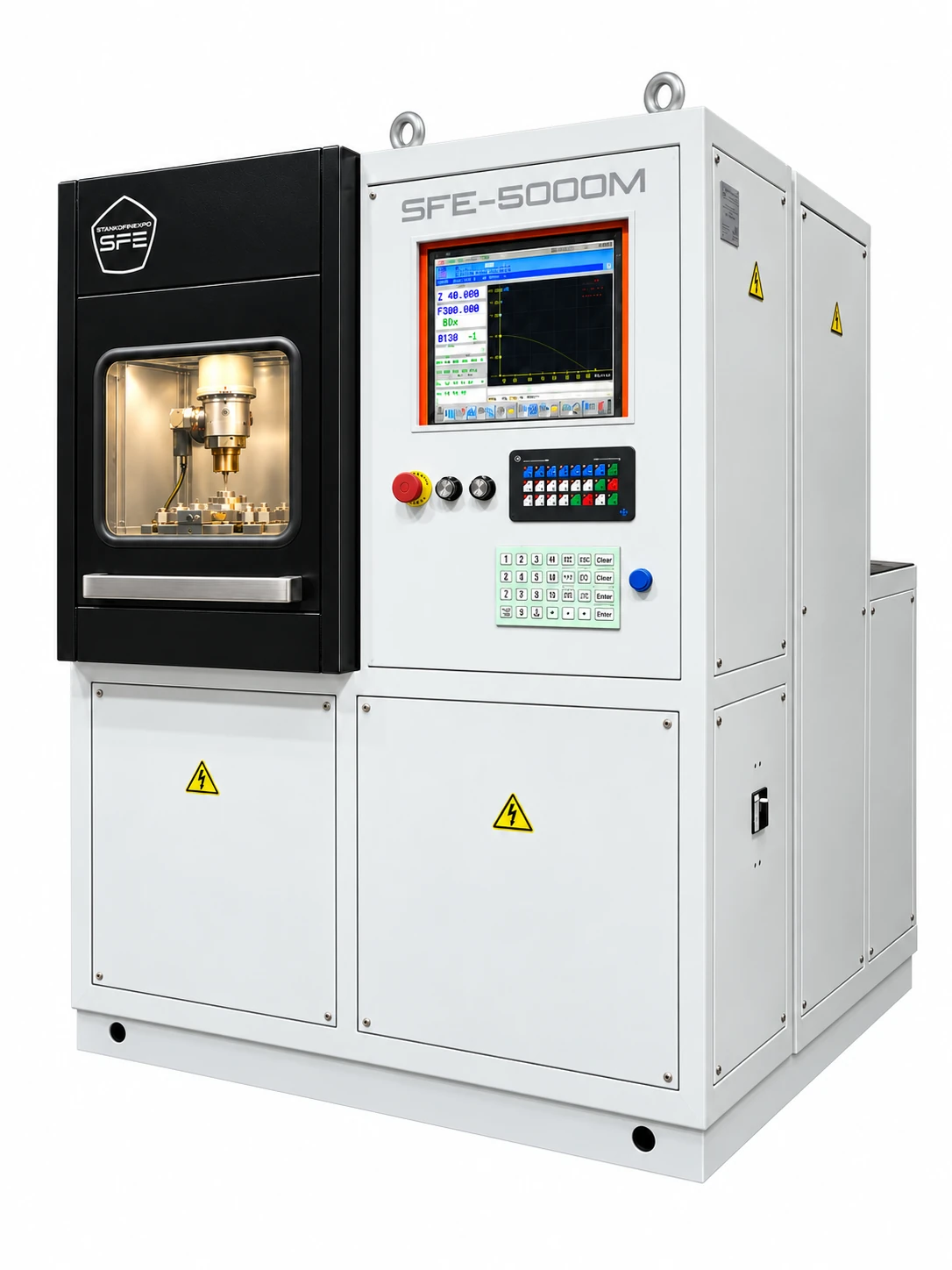

Электрохимический станок
SFE-5000M
Электрохимический копировально-прошивочный станок
SFE® / ЭЛЕКТРОХИМИЯ
Прецизионная обработка пазов, отверстий, полостей и формообразующих поверхностей площадью до 40 см². Компактная модель для инструментального и серийного производства.
- Площадь обработки
- 40см²
- Рабочий стол
- 300 × 250мм
- Технологический ток
- 4000А
- Производительность
- 1200мм³/мин
Технические данные
Характеристики
SFE-5000M
Данные сводного буклета предприятия. Требуемые параметры обработки уточняются для конкретной детали.
Открыть исходный буклет| Система управления | CNC |
|---|---|
| Рабочее пространство, L × B × H | 700 × 400 × 690 мм |
| Размер рабочего стола, L × B | 300 × 250 мм |
| Точность обработки | 5–30 мкм |
| Шероховатость поверхности Ra | 0,16…3,2 мкм |
| Площадь обработки | до 40 см² |
| Скорость обработки | 0,02…0,4 мм/мин |
| Производительность | 1200 мм³/мин |
| Управляемая координата | Ось Z |
| Износ электрода-инструмента | Отсутствует во время ЭХО |
| Рабочая частота вибрации электрода | 50 ± 1 Гц |
| Объём бака электролита | 0,85 м³ |
| Амплитудный технологический ток | 4000 А |
| Габариты, L × B × H | 1770 × 1660 × 2000 мм |
| Масса станка | 2050 ± 50 кг |
Области применения
Для сложной формы и стабильной серии.

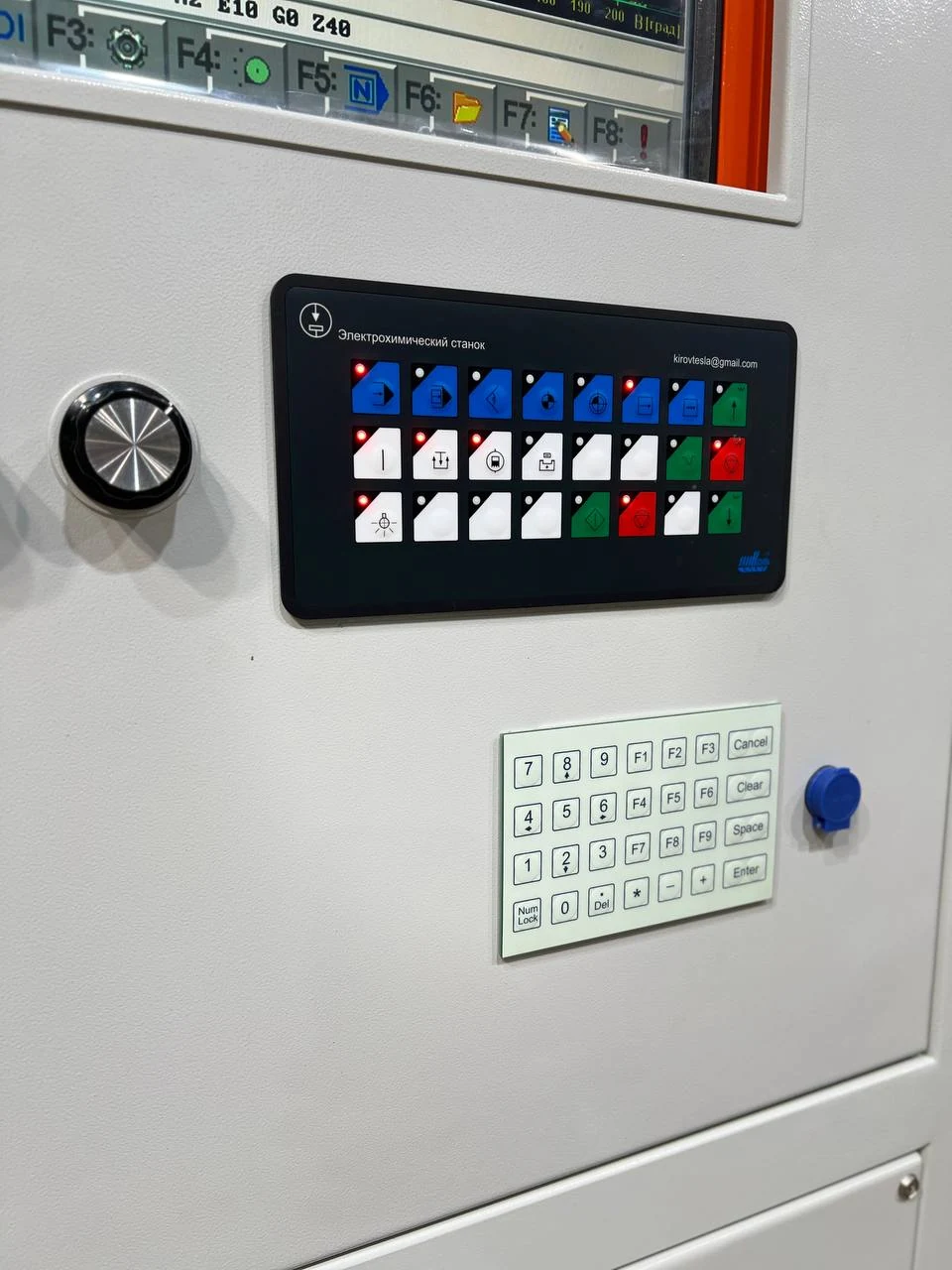

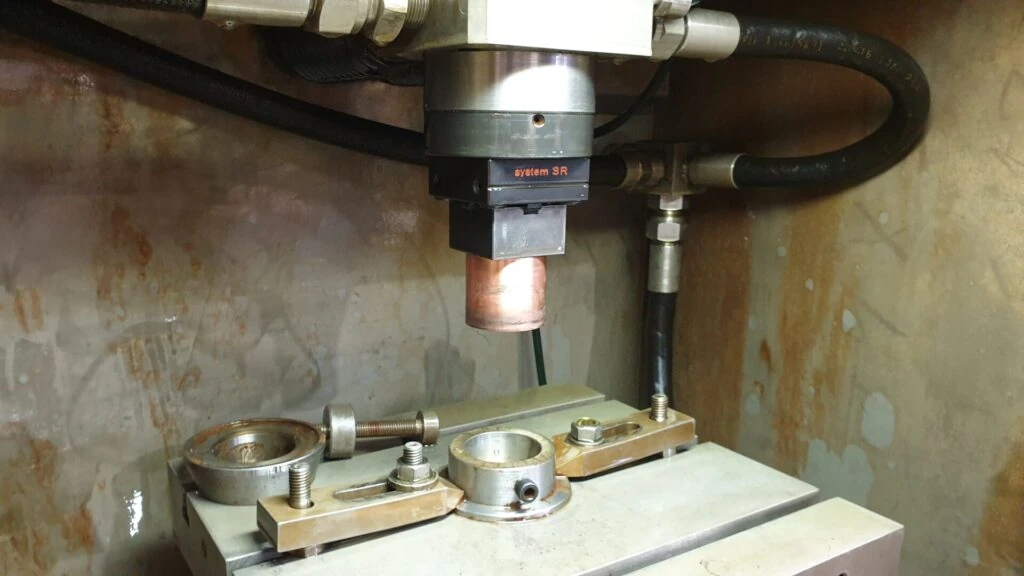

Фотографии
Оборудование в деталях.
Внедрение
Поставка вместе с технологией.
Этапы внедрения
От чертежа до запуска операции
01Исходные данные
Вы передаёте чертёж или 3D-модель, марку материала, требования к точности и планируемый объём партии.
02Технологическая оценка
Проверяем применимость ЭХО, площадь обработки и требования к оснастке. Подбираем модель станка.
03Электрод и пробная обработка
Проектируем электрод-инструмент и крепление. При необходимости выполняем пробную обработку и контроль детали.
04Изготовление и поставка
Согласуем комплектацию, этапы работ и сроки. Производим оборудование и технологическую оснастку.
05Запуск и обучение
Вводим станок в эксплуатацию, отрабатываем операцию на вашем участке и обучаем операторов и технологов.
Обсудить проект
От детали —
к готовой технологии.
Пришлите чертёж или 3D-модель. Проверим применимость электрохимической обработки и предложим станок, оснастку и технологический маршрут.
