Электрохимические прошивочные станки SFE для прецизионной обработки материалов

СТАНКОФИНЭКСПО

Российский производитель

Производим оборудование SFE® для прецизионной обработки токопроводящих металлов и сплавов.

ООО «ПП «СТАНКОФИНЭКСПО» находится в Кирове. Разрабатываем технологию, изготавливаем станки и оснастку, запускаем оборудование и обучаем персонал.

1989год

начало работы специалистов в ЭХО

3модели

серийная линейка станков SFE

120см²

площадь одновременной обработки

4–12В

технологическое напряжение

этапы внедрения

От чертежа до стабильной обработки

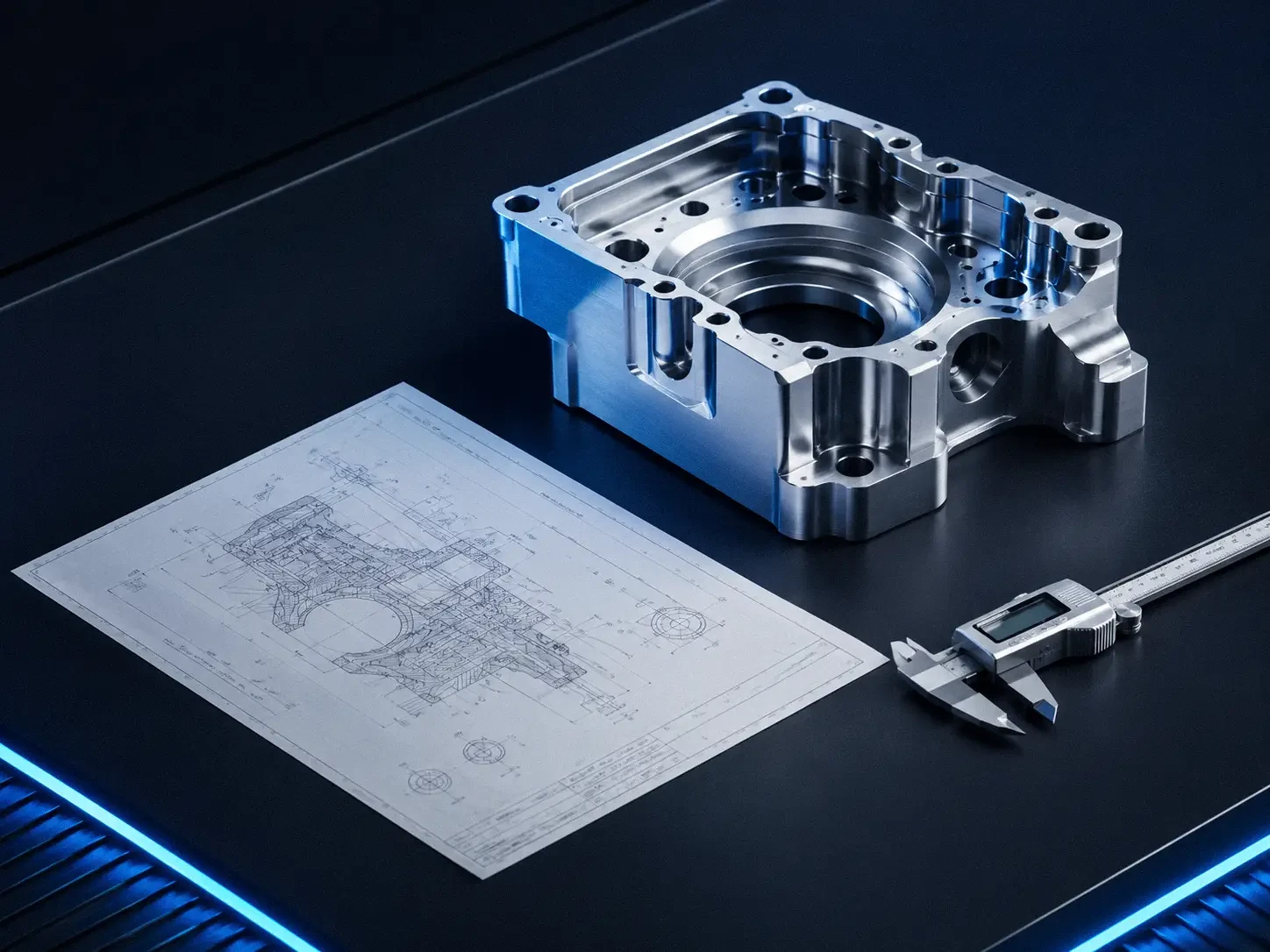

Получаем чертёж и требования

Анализируем материал, геометрию, площадь и глубину обработки, требования к точности, шероховатости и объёму выпуска.

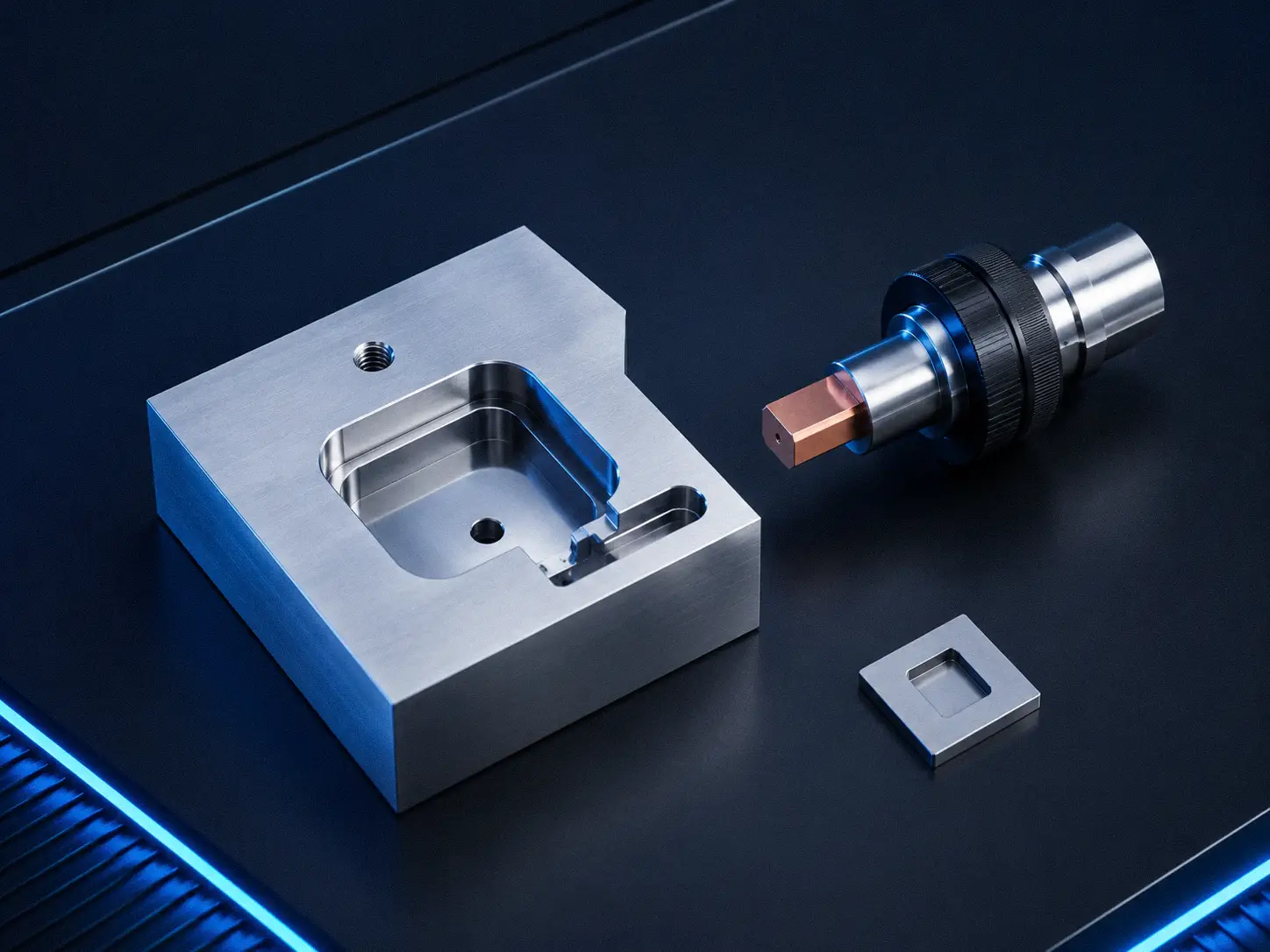

Проверяем применимость ЭХО

Выбираем технологическую схему и при необходимости выполняем пробную обработку образца или детали заказчика.

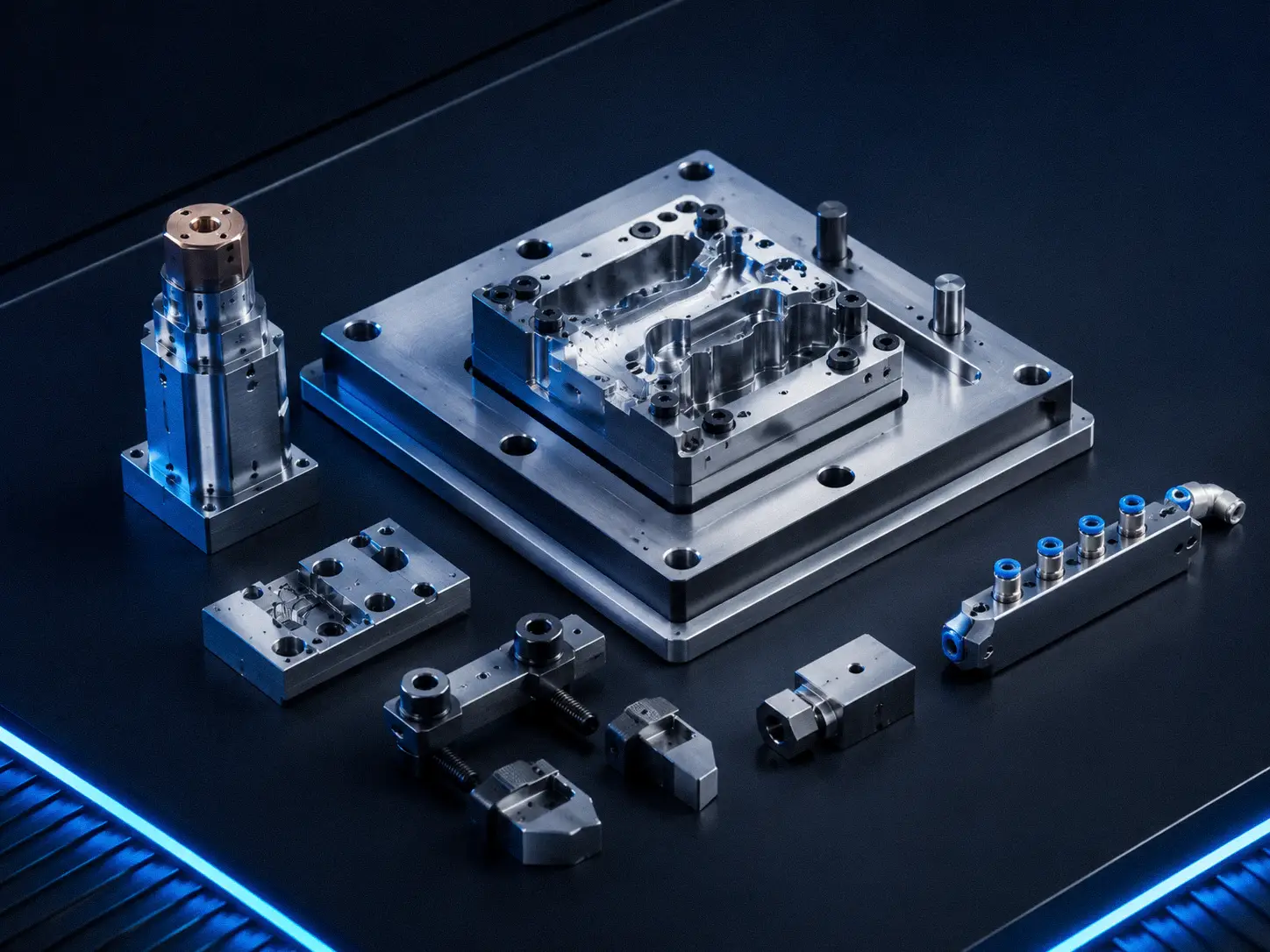

Проектируем электрод и оснастку

Разрабатываем рабочую геометрию электрода, базирование и крепление детали, а также схему подачи электролита.

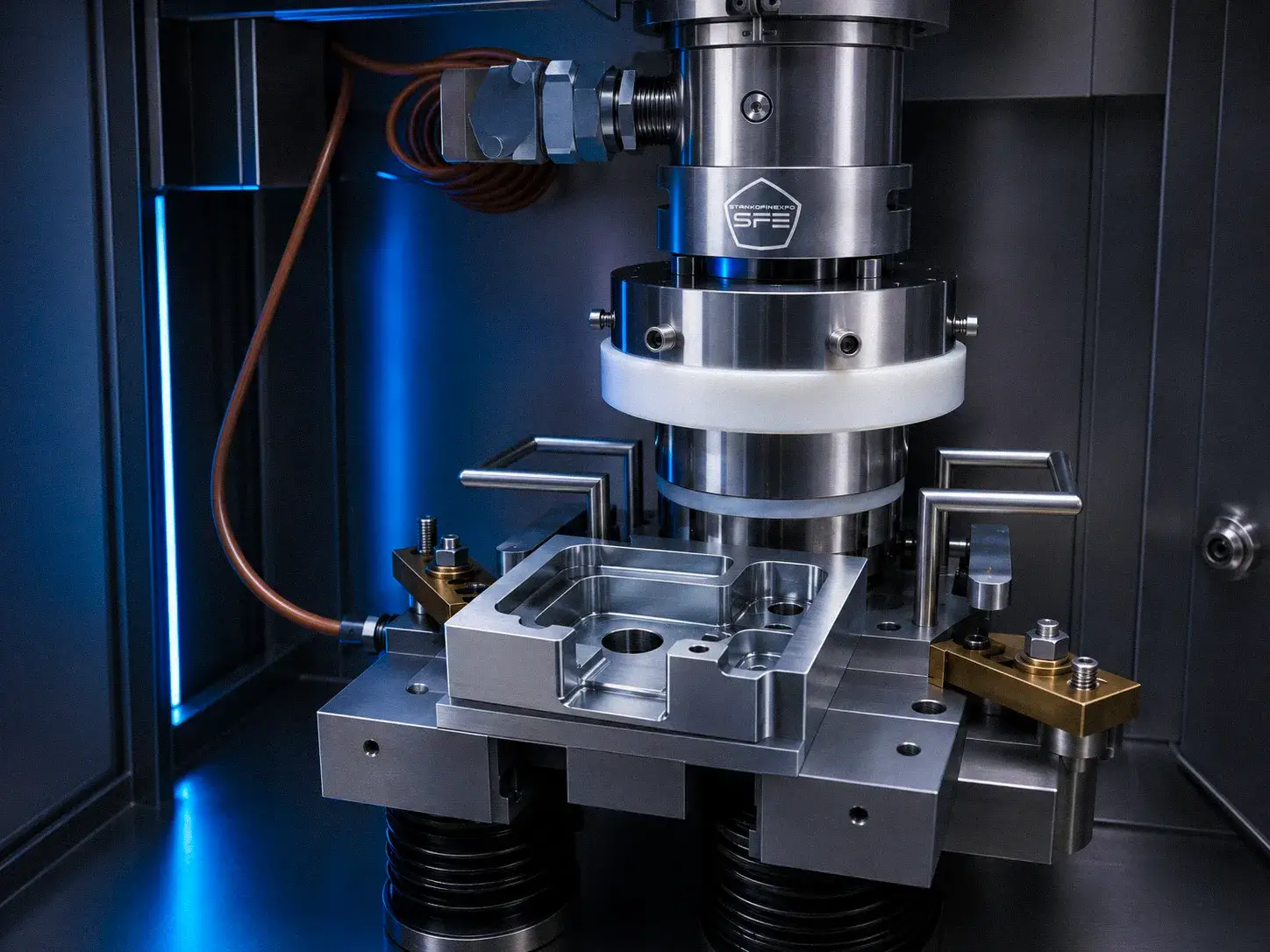

Подбираем станок и комплектацию

Определяем модель SFE®, источник технологического тока, систему фильтрации, инструментальную оснастку и состав поставки.

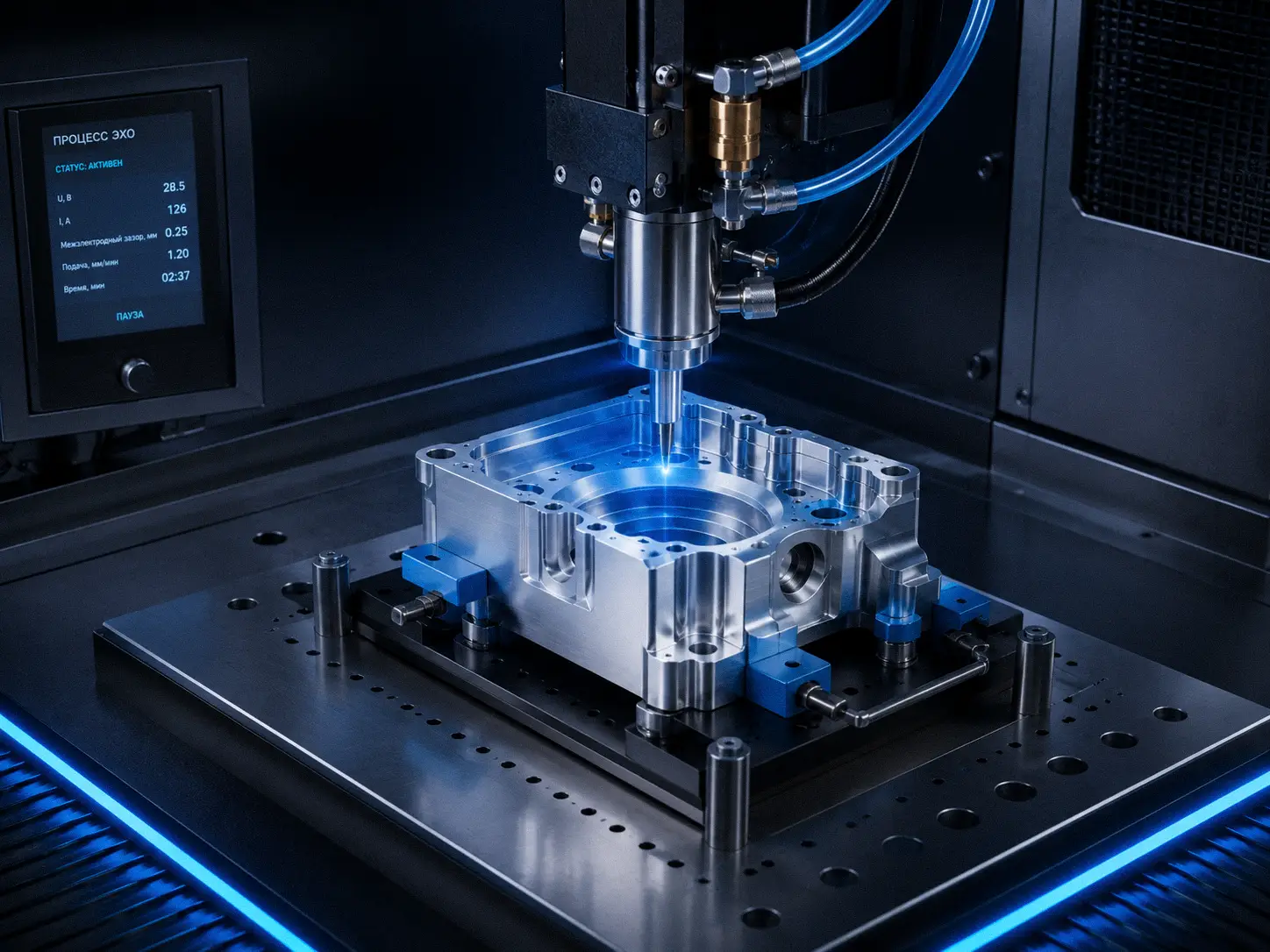

Запускаем процесс на вашем участке

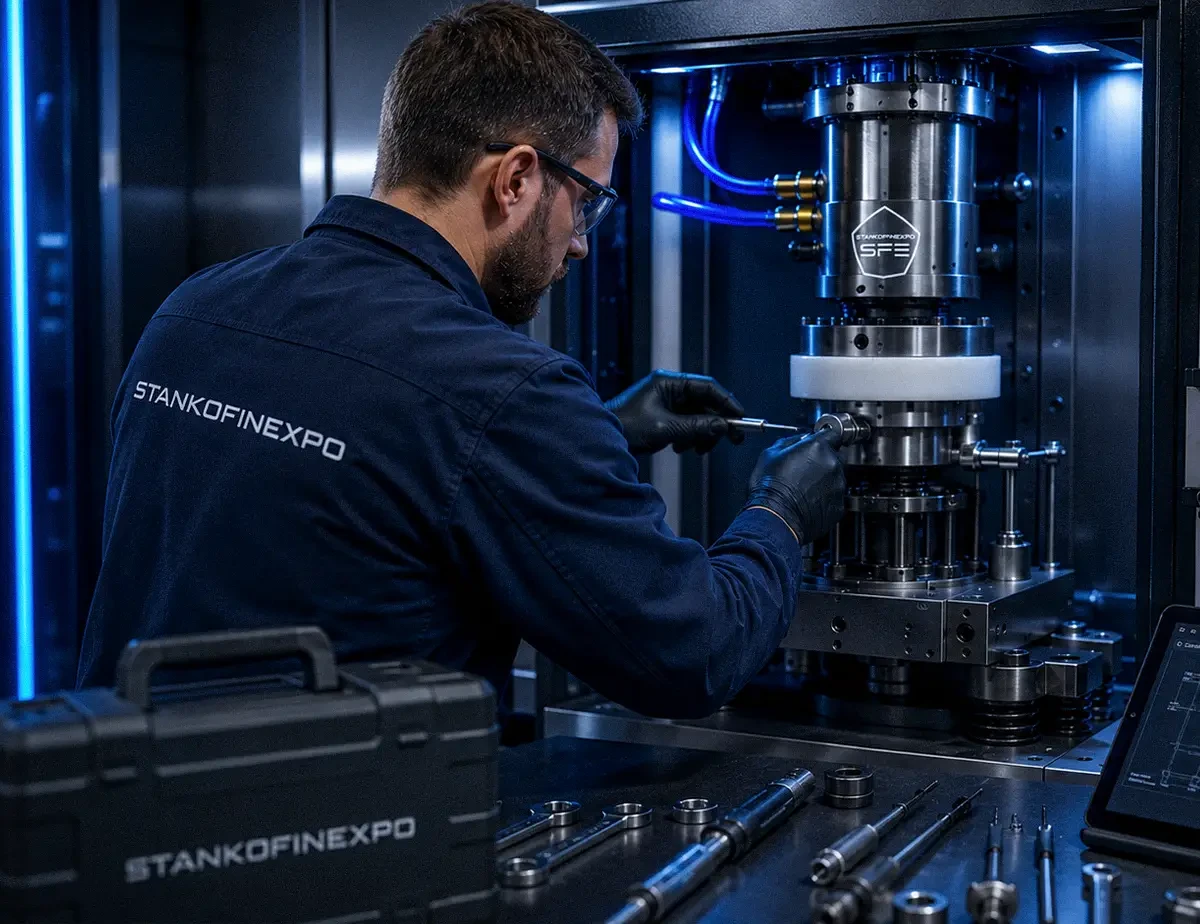

Выполняем монтаж и пусконаладку, передаём исходные режимы, обучаем операторов и технологов, сопровождаем эксплуатацию.

Технология ЭХО

О технологии

ФОРМА БЕЗ РЕЖУЩЕГО КОНТАКТА.

Электрод задаёт геометрию.Импульсный ток снимает материал.Электролит выносит продукты обработки.

Преимущества ЭХО

12 преимуществ

Одна операция

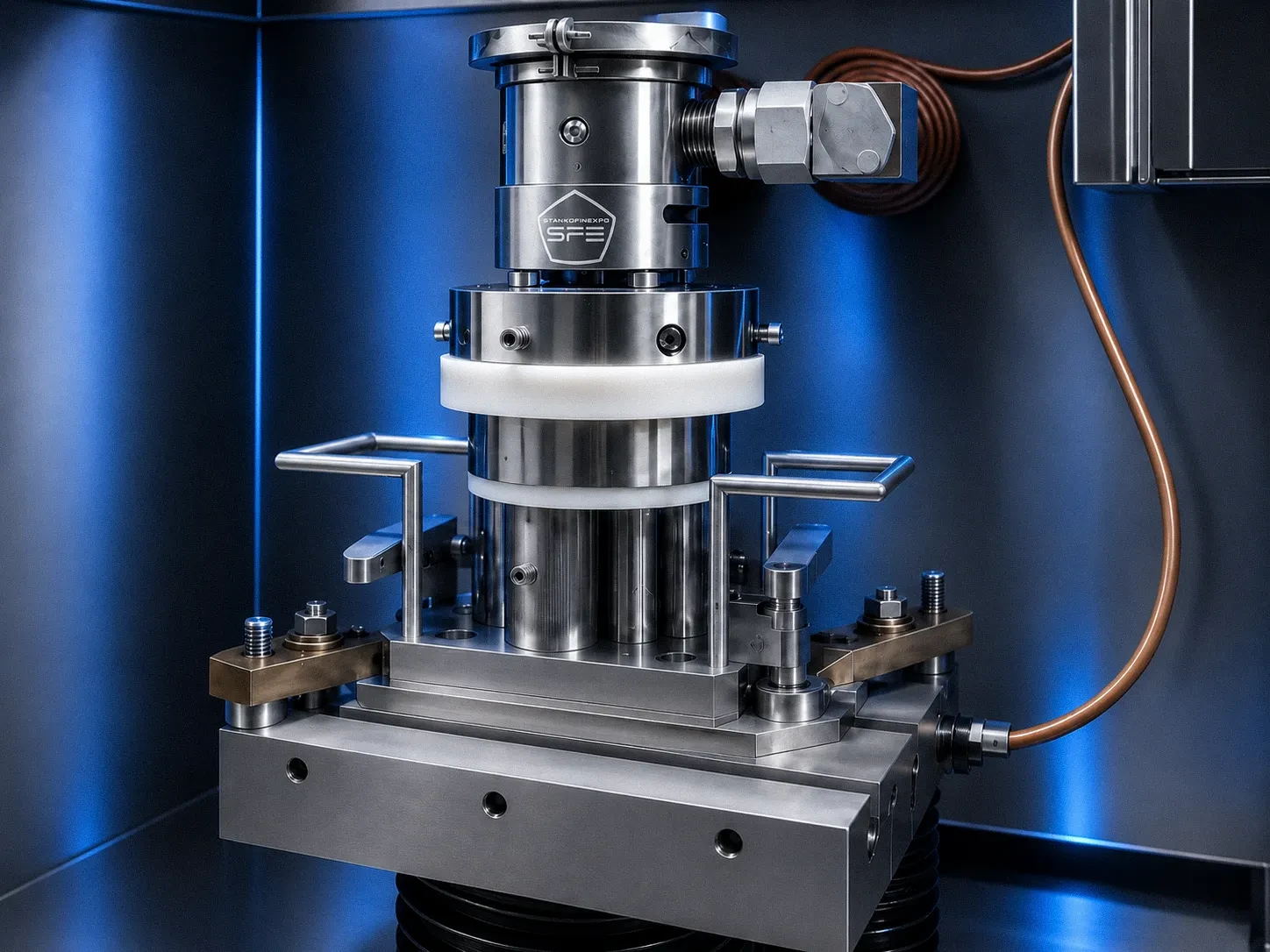

Сложная поверхность формируется целиком
1. 01
  Обработка металлов любой твёрдости
  Закалённые стали и другие токопроводящие материалы обрабатываются независимо от их твёрдости.
2. 02
  Без износа электрода-инструмента
  При ЭХО нет режущего контакта с заготовкой. Электрод сохраняет свою геометрию в процессе обработки.
3. 03
  Без заусенцев и дефектного слоя
  Формообразование анодным растворением не оставляет заусенцев и повреждённого поверхностного слоя.

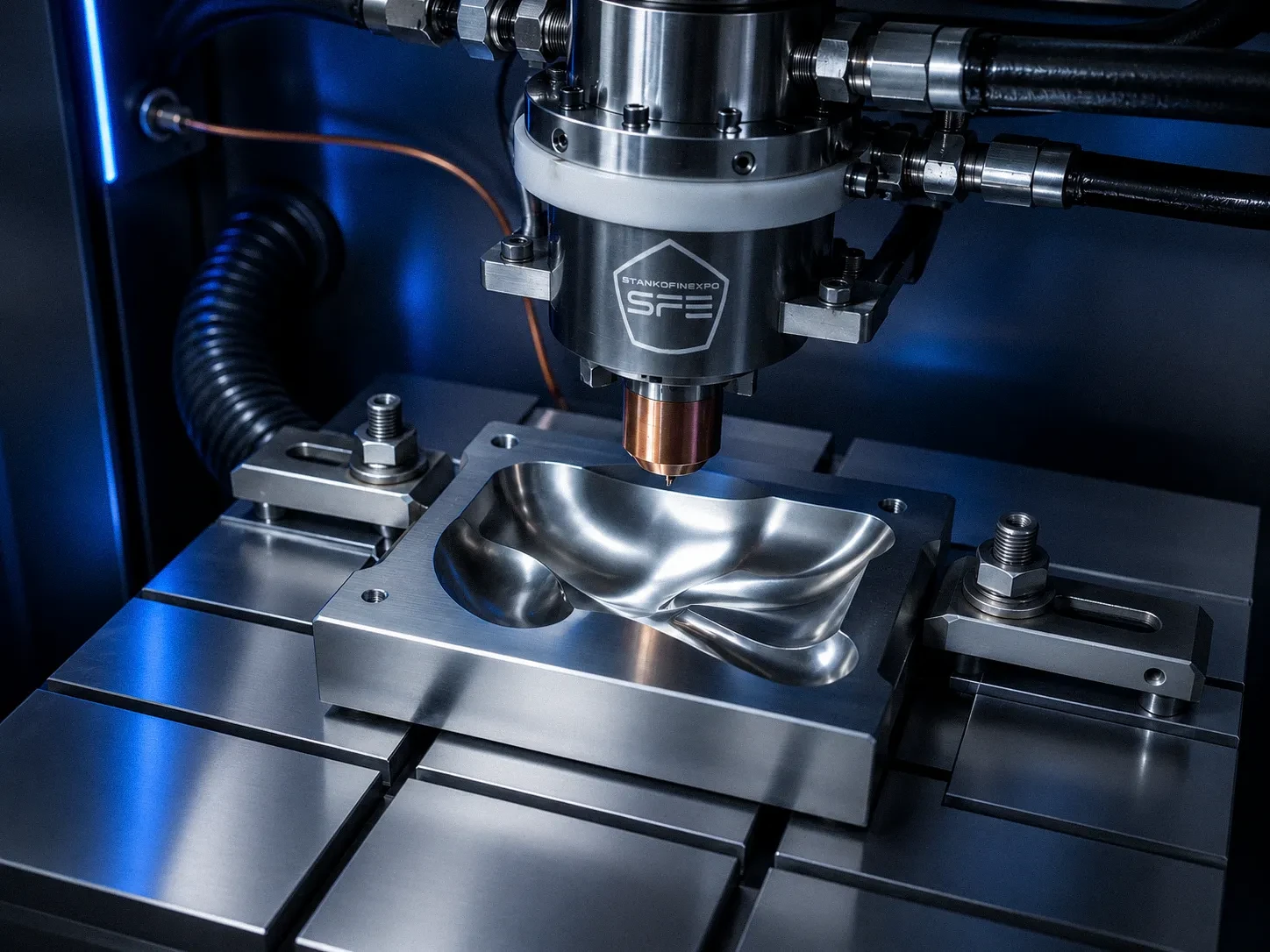

Без механического контакта
Без сил резания, заусенцев и перегрева
1. 04
  Низкая шероховатость
  В подходящих режимах шероховатость обработанной поверхности может достигать Ra 0,02 мкм.
2. 05
  Высокая производительность
  Производительность размерного электрохимического формообразования — до 1200 мм³/мин.
3. 06
  Высокая скорость обработки
  В подходящих задачах скорость может быть в 10–100 раз выше электроэрозионной обработки. Средняя скорость — 0,15 мм/мин.
Твёрдые сплавы
Твёрдость материала не ограничивает обработку
1. 07
  Точность формообразования
  Точность и повторяемость размеров определяются качеством электрода-инструмента, материалом и режимами обработки.
2. 08
  Управление качеством поверхности
  Регулировка технологического тока и параметров обработки позволяет подобрать требуемое качество поверхности.
3. 09
  Повторяемость в партии
  Один электрод-инструмент воспроизводит геометрию деталей в серии при стабильном технологическом процессе.
Готовое внедрение

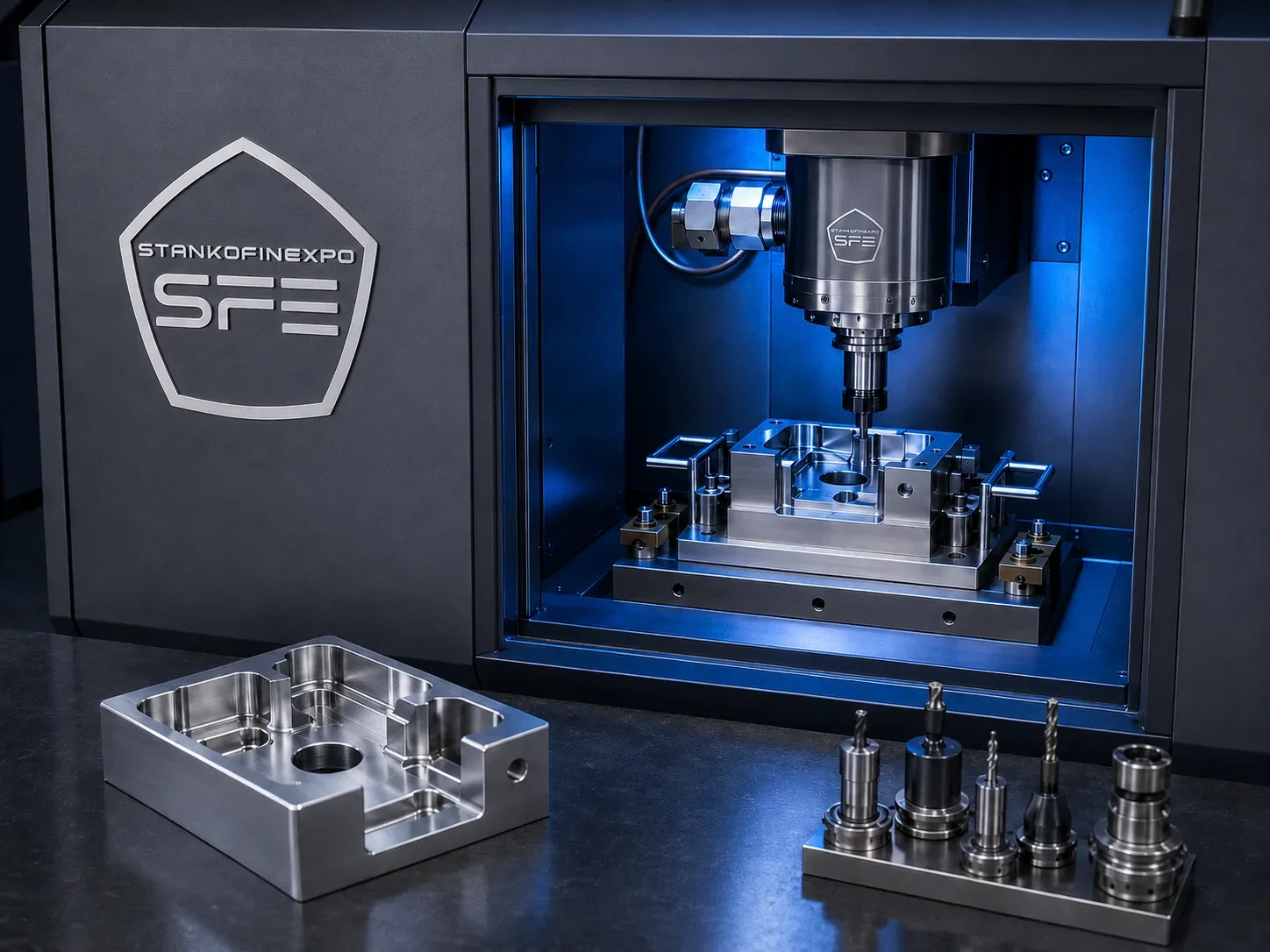

Поставляем станок вместе с технологией
1. 10
  Низкое рабочее напряжение
  Электрохимическая обработка ведётся при технологическом напряжении 4–12 В.
2. 11
  Без термических напряжений
  Низкотемпературный процесс исключает термические напряжения и микротрещины, характерные для теплового воздействия.
3. 12
  Электролит на водной основе
  В процессе используется 12% водный раствор азотнокислого натрия NaNO₃. Обращение с электролитом входит в технологический регламент.

Выпускаемые модели

Три модели — одна технология.

Сравнить характеристики

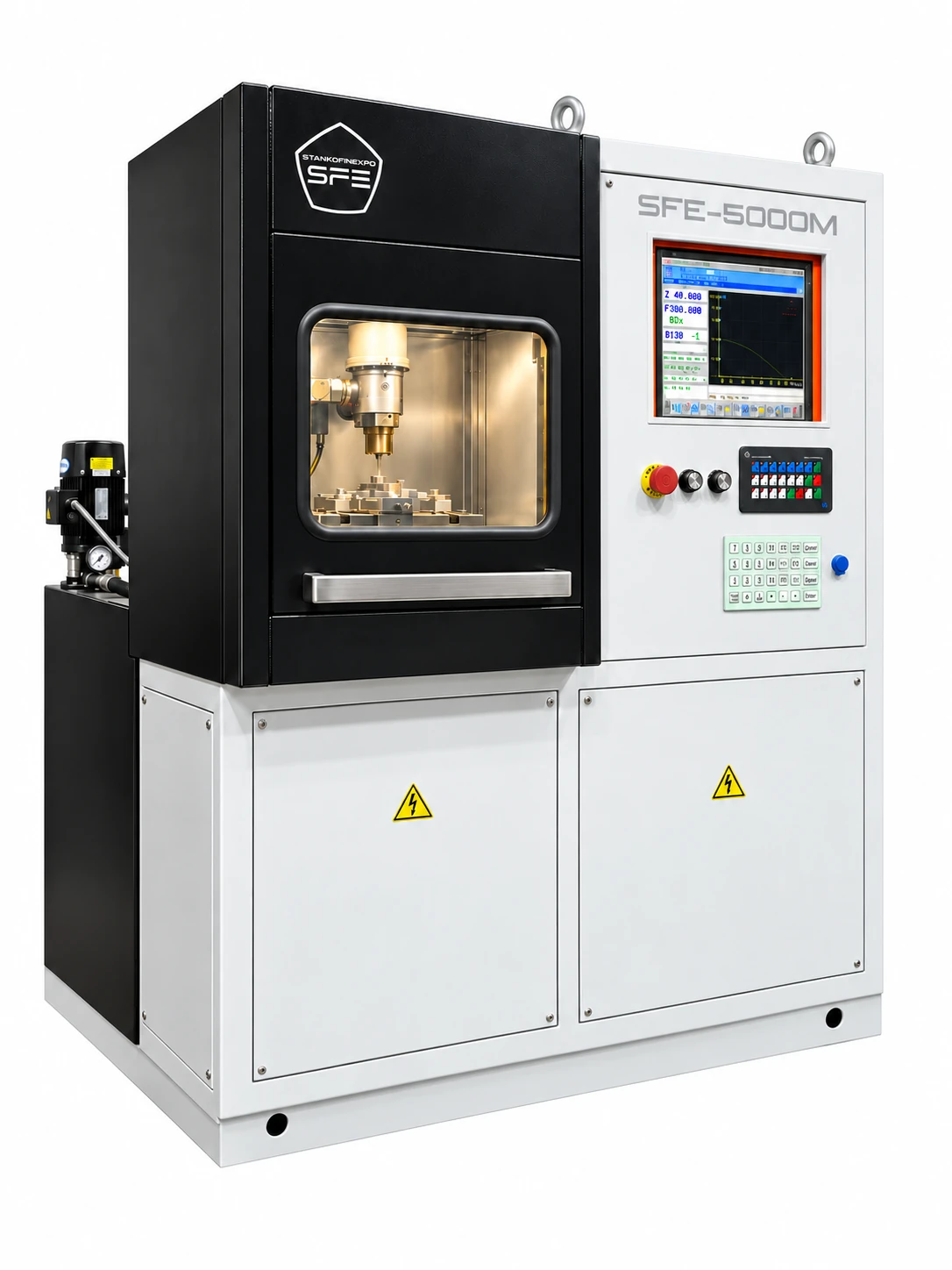

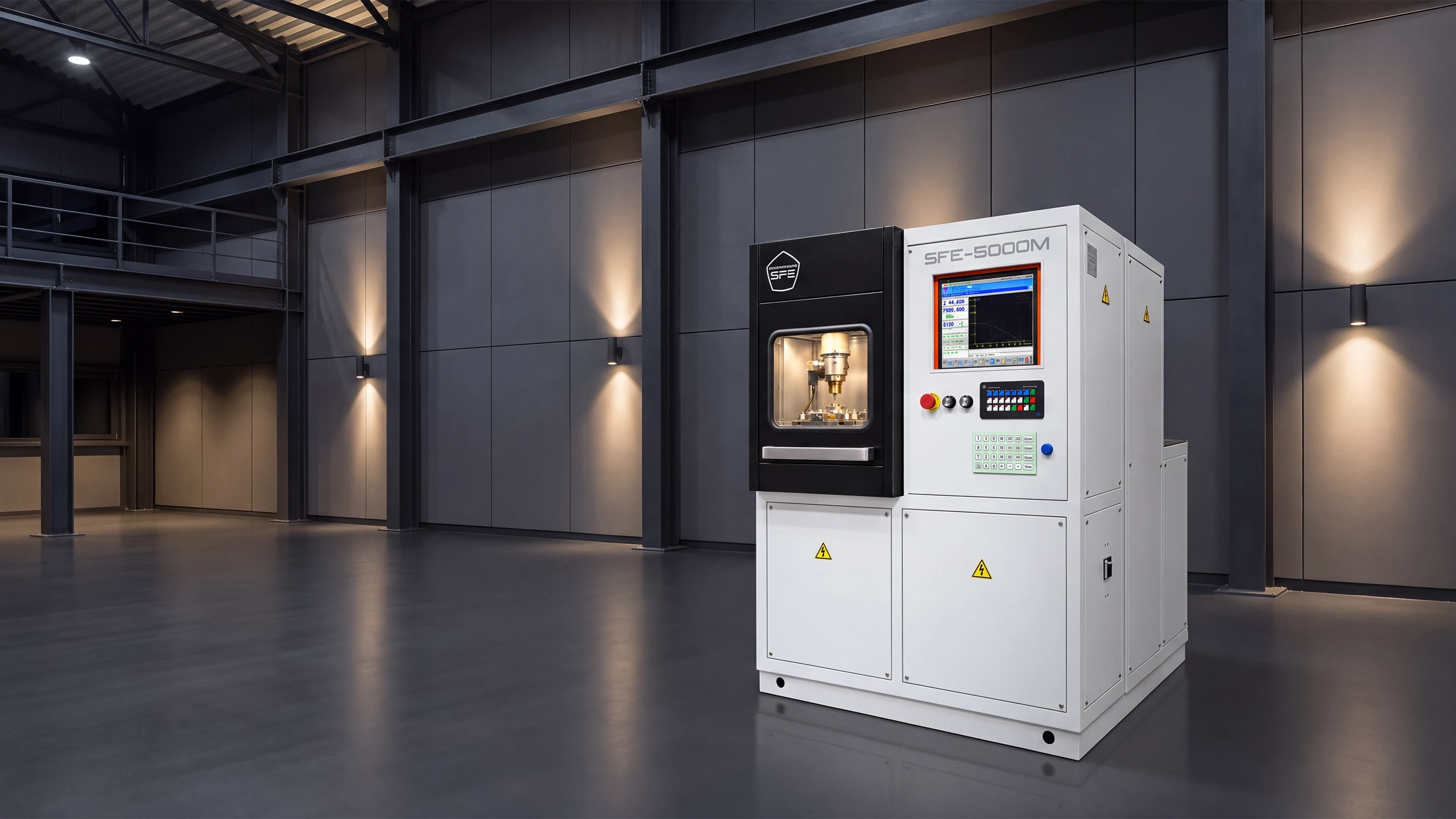

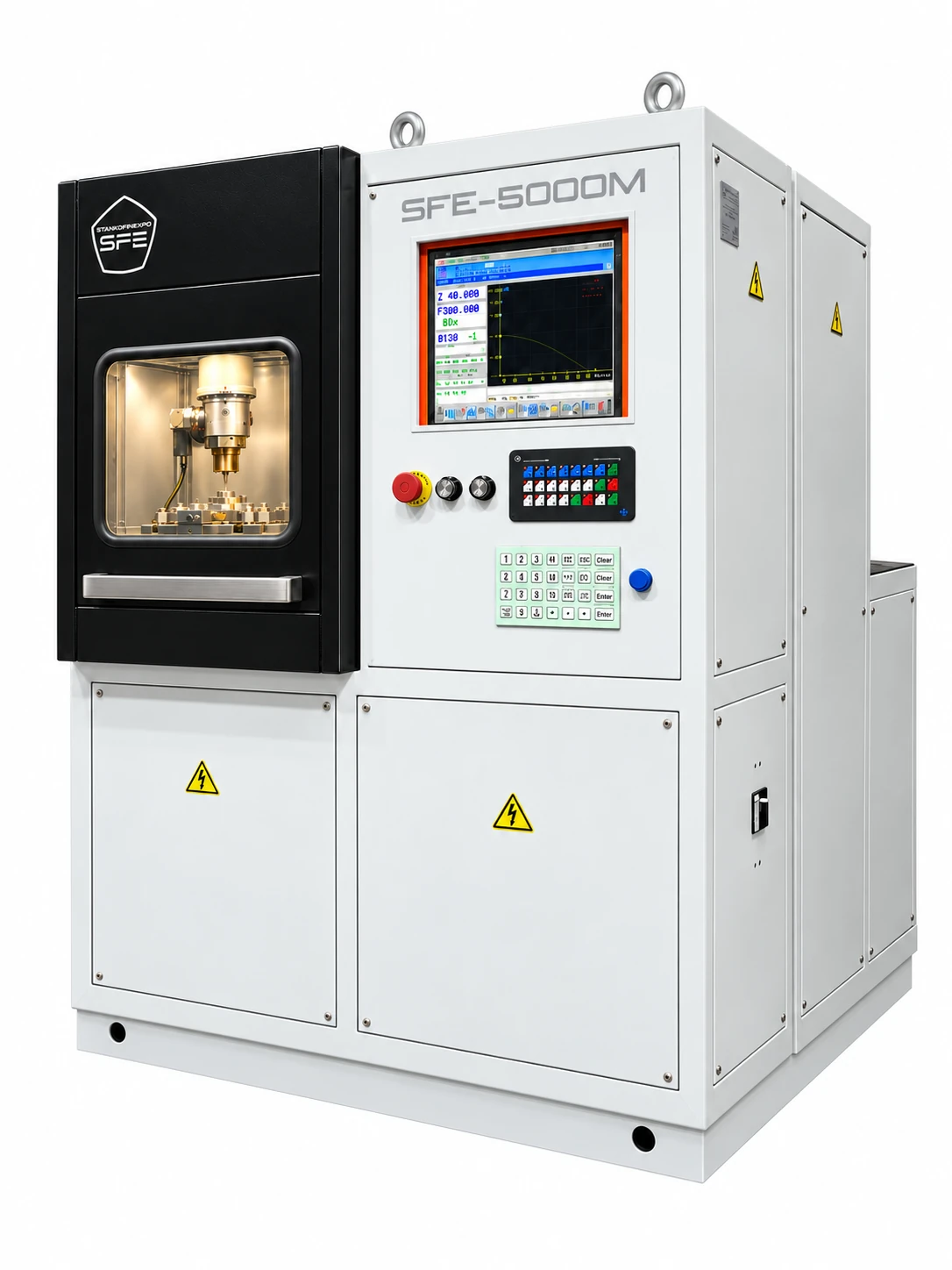

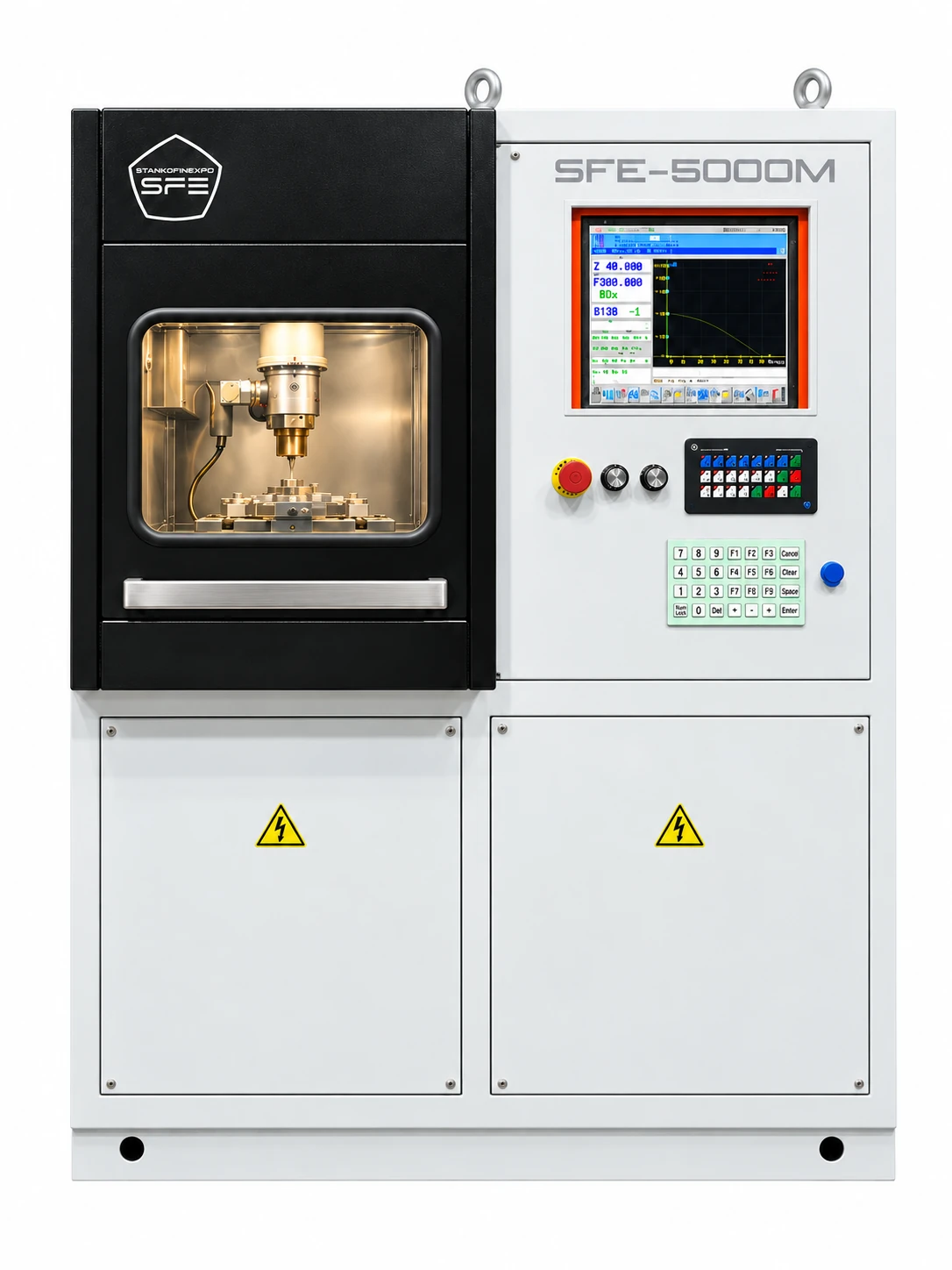

Электрохимический копировально-прошивочный станок

SFE-5000M

Прецизионная обработка пазов, отверстий, полостей и формообразующих поверхностей площадью до 40 см². Компактная модель для инструментального и серийного производства.

Подробнее о модели

Визуализация модели03 / 03
